OWC,即 Office Web Components,是微软随 Office 提供的绘图控件,使用它能够绘制绝大部分的图形,但不幸的是
OWC 的帮助文件并不好用,网上关于 OWC 的文章也都很简单,稍微深入一点的问题就很难搜到。所以,把自己研究 OWC
的一些心得写在这里,希望能帮助有需要的朋友,使他们不必再去翻看长长的对象(属性、方法)列表。除此之外,也有一些功能还未实现,希望与大家一起探讨。
注:本文只谈论 OWC 使用中的技术问题,不涉及 OWC 引用,授权,版本等方面。文中给出的示例代码基于
OWC11 + VS.NET + C#。
Q:OWC 有帮助吗?它在哪儿?
A:有的。安装 Office 之后,在 C:\Program Files\Common Files\Microsoft Shared\Web Components\11\2052目录
下面,有几个*.chm 文件,便是,如果你没有这几个文件,尝试把 Office 完全安装一下试试,或者自定义安装的时候选中相应
的选项。但它们是针对如何在 Excel 中使用,而不是在.Net 或 Java 或 Dephi 中如何使用的,它只是按字母顺序列出了 OWC
组件所有的对象、集合、方法、属性、枚举,以及少量的示例代码,
查找很不方便。我主要参看了其中的 OWCDCH11.CHM 文件。
Q:OWC 的帮助好难用啊,有没有什么办法能更高效地使用它?
A:如果有,那可能是借助 Excel 罢。先打开 Excel 的录制宏功能,在 Excel 里把你要实现的图形样式调出来,再去查看宏代码
中用到了哪些 OWC的特性。理论上,只要是在 Excel 里面能实现的,通过程序里面也能实现。我用这种方法解决了好几个问题。
什么?你不会录制宏?……请使用 Google。
Q:OWC 能绘制哪些类型的图形?
A:OWC 提供面积图、柱状图、条形图、折线图、平滑曲线图、饼图、圆环图、股价图、散点图、雷达图。其中有些图形包括二
维和三维的,有些图形又包含好几种,比如柱状图包括单柱状图,簇形柱状图,一个柱好几个颜色的柱状图等。具体类型请参看
OWCDCH11.CHM 文件中的枚举:ChartChartTypeEnum。
Q:介绍一下 OWC 的主要对象、属性、方法罢。

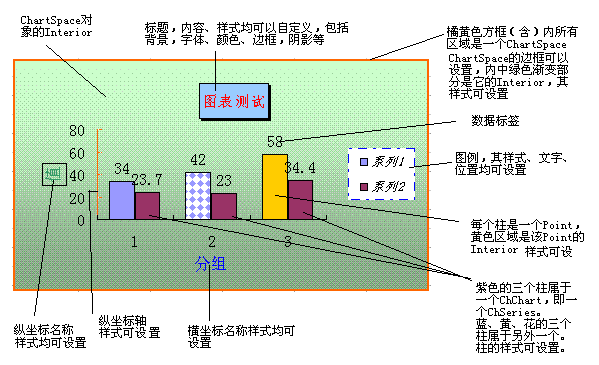

A:请参看下面的示例图。
ChartSpace 对象:图形容器对象,也是顶层对象。如果要使用 OWC 绘制图形,至少要创建一个ChartSpace 对象。所谓
容器,就是说 ChartSpace对象中可以包含多个图形对象,最多16个。
ChChart 对象、ChCharts 集合、ChCharts.Add()方法:ChChart 是图形对象。一个柱状图、饼状图、散点图等都是一
个图形对象,多个图形对象构成 ChCharts 集合。ChartSpace 对象就包含一个ChCharts 集合,这些 ChChart 之间互相
叠加,比如簇状条形图就是多个单柱状图的叠加,圆环套圆环图就是两个单圆环图的叠加。通过 ChCharts.Add()方法增加一
个图形。
ChSeries 对象、ChSeriesCollection 集合、ChSeriesCollection.Add()方法:帮助中说:一个ChSeries 对象表示图中的
一个系列。实际上,你可以这样理解,当图形容器中包含多个图形时,一个ChSeries 对象就表示其中的一个图形,可以通过
ChSeriesCollection 集合,可以使用数组的方式访问各个 ChSeries,比如 ChSeriesCollection[0]表示第一个图形。使用
ChSeriesCollection.Add()方法在当前容器中新增一个图形。
Point 属性和 Points 集合:一个 Point 代表图形中的一个部分,比如柱状图的一条柱,饼状图的一个扇区等。ChChart
对象提供 Points 集合,可以使用数组的形式访问各个 Point,比如 Points[0]表示第1个部分。 Interior 属性:代表一
个形状的内部空间。比如,ChartSpace 对象的 Interior 属性代表图形容器内、图形外的空间,一个扇区 Interior 属性
表示该扇区的内部空间。该属性在设置图形各个部分的颜色时起到重要作用。 窃以为,以上对象和属性的理解、使用非常关
键,顺着它们找下去,标题、图例、数据标签、字体等重要的特性都能顺利找到。
Q:所有不同类型的图形都能叠加么?
A:不是。经测试,柱状图+柱状图叠加可以,散点图+平滑曲线图叠加也可以,但柱状图+饼状图就不行,至于什么图形能叠加
,什么图形不能叠加,似乎帮助中并没有明确给出。
Q:标题的字体、图例的位置、图形边框的颜色,这些可以自定义么?
A:可以。请参看下面的示例程序。
1 /**//// <summary>
2 /// 自定义标题的字体、图例的位置、图形边框的颜色。
3 /// </summary>
4 public void ChartDetail()
5 {
6 //创建一个图形容器对象
7 OWC11.ChartSpace objCSpace = new OWC11.ChartSpaceClass();
8 //在图形容器中增加一个图形对象
9 OWC11.ChChart objChart = objCSpace.Charts.Add(0);
10 //将图形的类型设置为柱状图的一种
11 objChart.Type = OWC11.ChartChartTypeEnum.chChartTypeColumnStacked;
12 //将图形容器的边框颜色设置为白色
13 objCSpace.Border.Color = "White";
14
15 //显示标题
16 objChart.HasTitle = true;
17 //设置标题内容
18 objChart.Title.Caption = "统计图测试";
19 //设置标题字体的大小
20 objChart.Title.Font.Size = 10;
21 //设置标题为粗体
22 objChart.Title.Font.Bold = true;
23 //设置标题颜色为红色
24 objChart.Title.Font.Color = "Red";
25
26 //显示图例
27 objChart.HasLegend = true;
28 //设置图例字体大小
29 objChart.Legend.Font.Size = 10;
30 //设置图例位置为底端
31 objChart.Legend.Position = OWC11.ChartLegendPositionEnum.chLegendPositionBottom;
32
33 //在图形对象中添加一个系列
34 objChart.SeriesCollection.Add(0);
35 //给定系列的名字
36 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimSeriesNames,
37 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "指标");
38 //给定值
39 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimValues,
40 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "10\t40\t58\t55\t44");
41
42 //显示数据,创建 GIF 文件的相对路径.
43 string FileName = DateTime.Now.Hour.ToString() + DateTime.Now.Minute.ToString() +
DateTime.Now.Second.ToString() + DateTime.Now.Millisecond.ToString() + ".gif";
44 objCSpace.ExportPicture(@"E:\Projects\Study\OwcImg\ChartDetail.gif", "GIF", 450, 300);
45 Image1.ImageUrl = "Http://localhost/Study/OwcImg/ChartDetail.gif";
46 }
Q:OWC提供的颜色好难看,我可以自定义饼状图、柱状图各个部分的颜色么?
A:可以。请参看下面对柱状图设置颜色的示例程序,饼状图与此同理。
1 /**//// <summary>
2 /// 自定义柱状图的颜色。
3 /// </summary>
4 public void ChartColor()
5 {
6 //创建一个图形容器对象
7 OWC11.ChartSpace objCSpace = new OWC11.ChartSpaceClass();
8 //在图形容器中增加一个图形对象
9 OWC11.ChChart objChart = objCSpace.Charts.Add(0);
10 //将图形的类型设置为柱状图的一种
11 objChart.Type = OWC11.ChartChartTypeEnum.chChartTypeColumnStacked;
12
13 //显示标题
14 objChart.HasTitle = true;
15 //设置标题内容
16 objChart.Title.Caption = "统计图测试";
17 //显示图例
18 objChart.HasLegend = true;
19
20 //在图形对象中添加一个系列
21 objChart.SeriesCollection.Add(0);
22 //给定系列的名字
23 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimSeriesNames,
24 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "指标");
25 //给定值
26 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimValues,
27 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "10\t40\t58\t55\t44");
28
29 //将柱状图的第一条柱设置为红色
30 //Point:代表图中的一部分,比如柱图的一条柱,饼图的一个扇区
31 //Interior:表示指定对象的内部
32 objChart.SeriesCollection[0].Points[0].Interior.Color = "Red";
33
34 //显示数据,创建GIF文件的相对路径.
35 string FileName = DateTime.Now.Hour.ToString() + DateTime.Now.Minute.ToString() +
DateTime.Now.Second.ToString() + DateTime.Now.Millisecond.ToString() + ".gif";
36 objCSpace.ExportPicture(@"E:\Projects\Study\OwcImg\ChartColor.gif", "GIF", 450, 300);
37 Image2.ImageUrl = "Http://localhost/Study/OwcImg/ChartColor.gif";
38 }
Q:饼状图能显示各个部分的值以及所占的百分比么?
A:可以。请参看下面的示例程序。
1 /**//// <summary>
2 /// 让饼状图显示各部分的值和百分比。
3 /// </summary>
4 public void ChartPersent()
5 {
6 //创建一个图形容器对象
7 OWC11.ChartSpace objCSpace = new OWC11.ChartSpaceClass();
8 //在图形容器中增加一个图形对象
9 OWC11.ChChart objChart = objCSpace.Charts.Add(0);
10 //将图形的类型设置为柱状图的一种
11 objChart.Type = OWC11.ChartChartTypeEnum.chChartTypePie;
12
13 //在图形对象中添加一个系列
14 objChart.SeriesCollection.Add(0);
15 //给定系列的名字
16 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimSeriesNames,
17 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "指标");
18 //给定值
19 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimValues,
20 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "10\t40\t58\t55\t44");
21
22 //增加数据值标签
23 objChart.SeriesCollection[0].DataLabelsCollection.Add();
24 //显示各部分的数值
25 objChart.SeriesCollection[0].DataLabelsCollection[0].HasValue = true;
26 //显示各部分的百分比
27 objChart.SeriesCollection[0].DataLabelsCollection[0].HasPercentage = true;
28
29 //显示数据,创建GIF文件的相对路径.
30 string FileName = DateTime.Now.Hour.ToString() + DateTime.Now.Minute.ToString() +
DateTime.Now.Second.ToString() + DateTime.Now.Millisecond.ToString() + ".gif";
31 objCSpace.ExportPicture(@"E:\Projects\Study\OwcImg\ChartPersent.gif", "GIF", 450, 300);
32 Image3.ImageUrl = "Http://localhost/Study/OwcImg/ChartPersent.gif";
33 }
34
Q:我能将饼状图的某个部分抽出来以表示它与众不同么?
A:可以。请参看下面的示例程序。
1 /**//// <summary>
2 /// 抽出饼状图的一部分。
3 /// </summary>
4 public void ChartPart()
5 {
6 //创建一个图形容器对象
7 OWC11.ChartSpace objCSpace = new OWC11.ChartSpaceClass();
8 //在图形容器中增加一个图形对象
9 OWC11.ChChart objChart = objCSpace.Charts.Add(0);
10 //将图形的类型设置为饼状图的一种
11 objChart.Type = OWC11.ChartChartTypeEnum.chChartTypePie;
12
13 //在图形对象中添加一个系列
14 objChart.SeriesCollection.Add(0);
15 //给定系列的名字
16 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimSeriesNames,
17 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "指标");
18 //给定值
19 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimValues,
20 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "10\t40\t58\t55\t44");
21
22 //将第三个扇区抽离出来
23 //Explosion:返回或设置指定饼图或圆环图扇面的分离程度值。有效范围为 0 到 1000。
24 //Long 类型,可读写。
25 objChart.SeriesCollection[0].Points[2].Explosion = 45;
26
27 //显示数据,创建GIF文件的相对路径.
28 string FileName = DateTime.Now.Hour.ToString() + DateTime.Now.Minute.ToString() +
DateTime.Now.Second.ToString() + DateTime.Now.Millisecond.ToString() + ".gif";
29 objCSpace.ExportPicture(@"E:\Projects\Study\OwcImg\ChartPart.gif", "GIF", 450, 300);
30 Image4.ImageUrl = "Http://localhost/Study/OwcImg/ChartPart.gif";
31 }
32
Q:我能将饼状图的某个部分设置纹理以表示它与众不同么?
A:可以。请参看下面的示例程序。
1 /**//// <summary>
2 /// 设置饼状图扇区的各种纹理。
3 /// </summary>
4 public void ChartText()
5 {
6 //创建一个图形容器对象
7 OWC11.ChartSpace objCSpace = new OWC11.ChartSpaceClass();
8 //在图形容器中增加一个图形对象
9 OWC11.ChChart objChart = objCSpace.Charts.Add(0);
10 //将图形的类型设置为饼状图的一种
11 objChart.Type = OWC11.ChartChartTypeEnum.chChartTypePie;
12
13 //在图形对象中添加一个系列
14 objChart.SeriesCollection.Add(0);
15 //给定系列的名字
16 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimSeriesNames,
17 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "指标");
18 //给定值
19 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimValues,
20 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "10\t40\t58\t55\t44\t55");
21
22 //给第一个扇区设置自定义背景图片
23 objChart.SeriesCollection[0].Points[0].Interior.SetTextured
("E:\\Projects\\DotNetNuke\\images\\add.gif",
24 OWC11.ChartTextureFormatEnum.chTile,
25 1,
26 OWC11.ChartTexturePlacementEnum.chFrontSides);
27 //给第二个扇区设置从中心向四周辐射的单色渐变
28 objChart.SeriesCollection[0].Points[1].Interior.SetOneColorGradient
(OWC11.ChartGradientStyleEnum.chGradientFromCenter,
OWC11.ChartGradientVariantEnum.chGradientVariantStart,0.3,"Blue");
29 //给第三个扇区设置倾斜双色渐变
30 objChart.SeriesCollection[0].Points[2].Interior.SetTwoColorGradient
(OWC11.ChartGradientStyleEnum.chGradientDiagonalDown,
OWC11.ChartGradientVariantEnum.chGradientVariantCenter,"Green","Red");
31 //给第四个扇区设置OWC预设的纹理,并设置纹理的背景色为淡绿色,前景色为红色
32 //OWC提供了很多纹理,这是其中一种
33 //具体的纹理样式可以参看帮助中的ChartPatternTypeEnum枚举
34 objChart.SeriesCollection[0].Points[3].Interior.SetPatterned
(OWC11.ChartPatternTypeEnum.chPatternDiagonalBrick,"Red","LightGreen");
35 //给第五个扇区设置OWC预设的倾斜,
36 //OWC提供了许多种的倾斜,这是其中一种
37 //具体的倾斜可以参看帮助中的 ChartPresetGradientTypeEnum 枚举
38 objChart.SeriesCollection[0].Points[4].Interior.SetPresetGradient
(OWC11.ChartGradientStyleEnum.chGradientDiagonalUp,
OWC11.ChartGradientVariantEnum.chGradientVariantEdges,
OWC11.ChartPresetGradientTypeEnum.chGradientGoldII);
39
40 //显示数据,创建 GIF 文件的相对路径.
41 string FileName = DateTime.Now.Hour.ToString() + DateTime.Now.Minute.ToString() +
DateTime.Now.Second.ToString() + DateTime.Now.Millisecond.ToString() + ".gif";
42 objCSpace.ExportPicture(@"E:\Projects\Study\OwcImg\ChartText.gif", "GIF", 450, 300);
43 Image5.ImageUrl = "Http://localhost/Study/OwcImg/ChartText.gif";
44 }
45
Q:我能给散点图加上一条趋势线么?
A:可以。请参看下面的示例程序。
1 /**//// <summary>
2 /// 设置散点图的趋势线。
3 /// </summary>
4 public void ChartLine()
5 {
6 //创建一个图形容器对象
7 OWC11.ChartSpace objCSpace = new OWC11.ChartSpaceClass();
8 //在图形容器中增加一个图形对象
9 OWC11.ChChart objChart = objCSpace.Charts.Add(0);
10 //将图形的类型设置为柱状图的一种
11 objChart.Type = OWC11.ChartChartTypeEnum.chChartTypeScatterMarkers;
12
13 //添加一个series
14 objChart.SeriesCollection.Add(0);
15 //给定series的名字
16 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimSeriesNames,
17 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "生产率");
18 //给定X值
19 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimXValues,
20 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "10\t40\t58");
21 //给定Y值
22 objChart.SeriesCollection[0].SetData (OWC11.ChartDimensionsEnum.chDimYValues,
23 + (int)OWC11.ChartSpecialDataSourcesEnum.chDataLiteral, "5\t10\t12");
24
25 //增加趋势线
26 objChart.SeriesCollection[0].Trendlines.Add();
27 //是否显示函数
28 objChart.SeriesCollection[0].Trendlines[0].IsDisplayingEquation = true;
29 //是否显示平方
30 objChart.SeriesCollection[0].Trendlines[0].IsDisplayingRSquared = true;
31 //设置趋势线标题
32 objChart.SeriesCollection[0].Trendlines[0].Caption = "TrendLine";
33 //设置趋势线类型,
34 //OWC提供了4种趋势线类型,具体可参看帮助的ChartTrendlineTypeEnum枚举
35 objChart.SeriesCollection[0].Trendlines[0].Type =
OWC11.ChartTrendlineTypeEnum.chTrendlineTypePolynomial;
36
37 //显示数据,创建GIF文件的相对路径.
38 string FileName = DateTime.Now.Hour.ToString() + DateTime.Now.Minute.ToString() +
DateTime.Now.Second.ToString() + DateTime.Now.Millisecond.ToString() + ".gif";
39 objCSpace.ExportPicture(@"E:\Projects\Study\OwcImg\ChartLine.gif", "GIF", 450, 300);
40 Image6.ImageUrl = "Http://localhost/Study/OwcImg/ChartLine.gif";
41 }
【注:本文由控件中国网转载】
